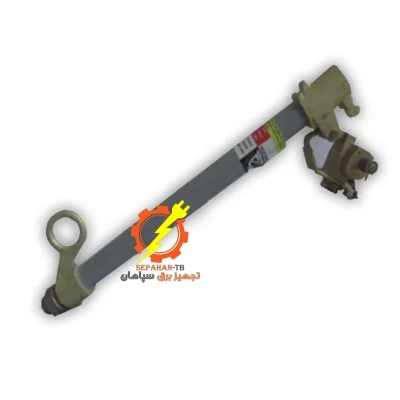

تیغه کات اوت فیوز به مجموعه ای از لینک فیوزها ، پایه فیوزها و فیوز گیرها با همه لوازم مورد نیاز برای ساختن یک این محصول کامل ، سوار شده و آماده بهره برداری گفته می شود .
لذا این محصول باید از نظر مکانیکی سخت و قوی باشد و در مقابل نیروهای کار ناشی از عملیات پرزور بازوبسته نمودن توسط مامور و نیروهای قطع ناشی ازجریان های شدید خطا ، ایمن نماید .
برای جداکردن ایمن فیوز کات اوت از تیغه کات اوت ، معمولا از چوب استیک استفاده میشود
کاربردهای تیغه کات اوت :
- تیغه کات اوت به عنوان اتصال‌دهنده اصلی جریان برق عمل می‌کند.
- در صورت بروز خطا (اضافه بار یا اتصال کوتاه)، فیوز ذوب میشود و تیغه به صورت دستی یا خودکار از مدار جدا میشود.
- این عملکرد از آسیب رسیدن به تجهیزات برقی و خطوط شبکه جلوگیری می‌کند.
از این محصول باید برای قطع و وصل ترانسفورماتور های توزیع و همچنین خطوط توزیع ولتاژ متوسط استفاده شود . از این محصول نباید در مسیر خطهای اصلی و خطوط رینگ استفاده کرد زیرا باعث ایجاد مقاومت در مدار گشته و ثانیاً نمیدانیم بار خط رینگ چقدر است تا لینک فیوزی متناسب با بار بر سر راه آن قرار دهیم ، لذا باعث خسارت زدن به مصرف کننده می گردیم .برای قطع و وصل خطوط رینگ معمولاً از سکسیونر استفاده می گردد .
اجزای اصلی فیوز کات اوت
- بدنه فیوز (Housing): از جنس سرامیک یا پلیمر مقاوم در برابر حرارت ساخته میشود.
- تیغه کات اوت (Fuse Blade): بخشی است که جریان برق را هدایت می‌کند و در صورت قطع شدن فیوز، از مدار خارج میشود.
- لینک فیوز یا فیوز المنت (Fuse Link): سیم یا المنت فیوز که با ذوب شدن، مدار را قطع می‌کند.
- پایه نصب (Mounting Arm): برای نصب بر روی تیر یا خطوط هوایی استفاده میشود.
تیغه کات اوت از چه اجزایی تشکیل شده است؟
- جنس بدنه
- معمولاً از آلیاژهای مس یا آلومینیوم با روکش نقره ساخته میشود تا هدایت الکتریکی و مقاومت در برابر خوردگی افزایش یابد.
- قسمت نگهدارنده فیوز
- تیغه دارای بخش‌هایی برای نگهداری و اتصال فیوز است. فیوز قابل تعویض در این بخش قرار می‌گیرد.
- عایق‌ها
- تیغه‌ها معمولاً روی پایه‌های عایقی نصب می‌شوند که از جنس پلیمرهای عایق یا پرسپکس مقاوم در برابر حرارت و شرایط محیطی هستند.
- اتصالات مکانیکی
- دارای اتصالاتی است که امکان جداسازی سریع و ایمن را فراهم می‌کند.
عوامل مؤثر بر انتخاب تیغه یا دسته کات اوت فیوز
- سطح ولتاژ و جریان
- باید متناسب با ولتاژ و جریان کاری سیستم انتخاب شود. تیغه‌های کات اوت معمولاً برای ولتاژهای 11 کیلوولت تا 33 کیلوولت استفاده می‌شوند.
- جنس تیغه
- تیغه‌های مسی یا آلیاژهای با روکش نقره هدایت الکتریکی بهتری دارند.
- مقاومت در برابر زنگ‌زدگی و خوردگی نیز اهمیت زیادی دارد.
- استانداردهای ایمنی
- تیغه کات اوت باید با استانداردهای معتبر (مانند IEC 60282-2) تطابق داشته باشد.
- نوع فیوز لینک
- باید با نوع و ظرفیت فیوز مورد استفاده سازگار باشد.
- شرایط محیطی
- برای مناطق مرطوب یا دارای گردوغبار، تیغه‌هایی با روکش مقاوم در برابر خوردگی انتخاب میشود.
قیمت تیغه کات اوت یا دسته کات اوت فیوز
عوامل بسیاری بر قیمت تیغه کات اوت تاثیر گذار میباشند. برخی از این عوامل شامل:
- جنس و کیفیت ساخت: مس، برنج یا آلیاژهای با پوشش نقره قیمت بیشتری دارند.
- سطح ولتاژ و جریان تیغه کات اوت: تیغه‌های طراحی‌شده برای ولتاژهای بالا گران‌تر هستند.
- استانداردهای بین‌المللی: محصولاتی با گواهینامه‌هایی مانند IEC یا ANSI قیمت بالاتری دارند.
- تولیدکننده تیغه کات اوت: برندهای معتبر تولیدکننده این محصول قیمت بیشتری دارند، اما کیفیت و ایمنی بالاتری نیز ارائه می‌دهند.
مراحل قطع و وصل کات اوت فیوز
قطع و وصل کات اوت فیوز ویا تیغه کات اوت به دلیل حساسیت‌های ایمنی باید با دقت و طبق استانداردهای فنی انجام شود. در زیر مراحل این کار فنی به صورت خلاصه توضیح داده شده است.درصورت نیاز به راهنمایی بیشتر یا دستورالعمل دقیق‌تر، می‌توانید با کارشناسان فنی تجهیز برق سپاهان در تماس باشید.
1. آماده‌سازی ابزارهای مورد نیاز
- چوب استیک عایق (Hot Stick): برای کار در فاصله ایمن از تجهیزات برق‌دار.
- تجهیزات ایمنی شخصی (PPE): مانند دستکش عایق برق، چکمه عایق، و عینک محافظ.
- ابزارهای تست ولتاژ: استفاده از فازمتر فشار قوی و یا فازمتر فشار ضعیف جهت اطمینان از برق‌دار بودن یا نبودن خط.
- اطلاع‌رسانی به تیم: قبل از شروع عملیات، تمامی افراد مرتبط را مطلع کنید و در صورت امکان، سیستم را برای کاهش خطرات به صورت موقت خاموش کنید.
2. قطع کات اوت فیوز
- اطمینان از ایمنی:
- بررسی کنید که شرایط محیطی مناسب باشد (مثلاً باران یا رطوبت بالا خطرناک است).
- از سالم بودن چوب استیک و تجهیزات ایمنی مطمئن شوید.
- استفاده از چوب استیک:
- چوب استیک را به تیغه کات اوت متصل کنید.
- از فاصله‌ای ایمن و مطمئن، چوب استیک را به سمت بالا بکشید تا تیغه از جای خود جدا شود.
- در این مرحله، فیوز از مدار جدا شده و جریان برق قطع میشود.
- بازرسی فیوز المنت:
- پس از قطع تیغه، فیوز را از کات اوت خارج کرده و آن را از نظر سلامت بررسی کنید.
- اگر فیوز سوخته است، باید تعویض شود.
3. وصل کات اوت فیوز
- قرار دادن فیوز جدید:
- فیوز سالم را در جایگاه مخصوص خود در کات اوت قرار دهید.
- اتصال تیغه با چوب استیک:
- با استفاده از چوب استیک، تیغه را بلند کنید و به آرامی در جای خود قرار دهید.
- دقت کنید که تیغه به درستی قفل شود تا اتصال ایمن برقرار شود.
- اطمینان از اتصال:
- پس از وصل شدن تیغه، از اتصال صحیح و محکم آن اطمینان حاصل کنید.
تجهیز برق سپاهان تامین کننده کلی لوازم برق فشار قوی در اصفهان و ایران .
