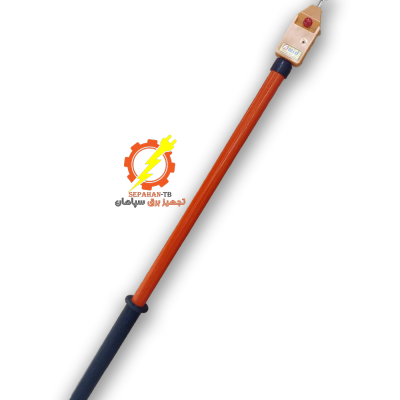

فازمتر فشار قوی (High Voltage Tester) یکی از تجهیزات حیاتی در صنعت برق است که برای تست ولتاژ بالا در خطوط انتقال و توزیع برق، تابلوهای فشار قوی و سایر تجهیزات مرتبط استفاده می‌شود. این ابزار به اپراتور اجازه می‌دهد تا بدون تماس مستقیم و حفظ فاصله ایمن با تجهیزات برق‌دار، وضعیت ولتاژ را بررسی کند و از ایمنی خود اطمینان حاصل کند.
فازمترهای فشار قوی با نزدیک شدن به محلی که دارای ولتاژ بالا است کاربر را به وسیله سیگنال های صوتی و یا نوری مطلع می کنند .این محصول توان تست بالاتری نسبت فازمتر فشار ضعیف دارد.
در هنگام استفاده از فازمتر باید حریم ۳ فوت تا ۹۰ سانتی متر را با تمام سیم های موجود در محل کار رعایت کنیم تا از هرگونه حادثه در محل کار جلوگیری کنیم .
فازمتر را باید در دست راست بگیریم در هنگام استفاده از آن نهایت دقت را به عمل آورید تا ضربه ای به آن وارد نشود چون چراغ فازمتر بسیار حساس است.
فازمتر فشار قوی تجهیزی ایمنی برای کار با خطوط انتقال ولتاژ بالاست که برق کاران برای بررسی قطعی یا وصلی جریان در خطوط از آن استفاده میکنند.
شناسایی و اندازه گیری قابل اطمینان ولتاژ بالا در خطوط انتقال برق و توزیع، از مهمترین اصول ایمنی اجرا شده توسط مهندسین برق میباشد. فازمتر های فشار قوی در حقیقت در حال آزمایش ولتاژ هستند.
ویژگی‌های اصلی فازمتر فشار قوی
- محدوده اندازه‌گیری ولتاژ
- فازمترهای فشار قوی معمولاً برای اندازه‌گیری ولتاژهایی بین 1 کیلوولت تا 765 کیلوولت طراحی می‌شوند.
- عایق‌بندی بدنه
- بدنه فازمتر فشار قوی از مواد عایق مانند فایبرگلاس یا پلیمرهای مقاوم ساخته می‌شود که مانع از انتقال جریان برق به دست کاربر می‌شود.
- نوع نمایش ولتاژ
- چراغ نشانگر LED یا نئون: روشن شدن چراغ نشانگر وضعیت برق‌دار بودن سیستم را مشخص می‌کند.
- سیستم صوتی: برخی فازمترها علاوه بر نشانگر نوری، صدای هشدار تولید میکنند.
- قابلیت جداسازی یا تلسکوپی بودن
- برخی مدل‌ها دارای دسته تلسکوپی هستند که برای کار در ارتفاعات مختلف تنظیم می‌شود.
- سبک و قابل حمل
- وزن سبک و طراحی ارگونومیک آن استفاده و حمل را برای کاربران آسان می‌کند.
- مقاومت در برابر شرایط محیطی
- بسیاری از مدل‌ها ضدآب، ضدگردوغبار و مقاوم در برابر شرایط سخت محیطی هستند.
انواع فازمتر فشار قوی
- فازمتر تماسی (Contact Type)
- نیاز به تماس مستقیم با تجهیزات برق‌دار دارد.
- برای تشخیص ولتاژ در خطوط انتقال و تابلوهای برق استفاده می‌شود.
- فازمتر غیرتماسی (Non-Contact Type)
- نیازی به تماس مستقیم با تجهیزات ندارد.
- به کمک حسگرهای الکتریکی و مغناطیسی وضعیت ولتاژ را شناسایی می‌کند.
- فازمتر تلسکوپی
- دارای دسته‌های کشویی است که برای خطوط برق در ارتفاع بالا مناسب است.
- معمولاً برای ولتاژهای بالا (مانند 110 کیلوولت) استفاده می‌شود.
- هنگام استفاده از این نوع فازمتر جت حفظ فاصله ایمن همزمان با چوب استیک نیز میتوان استفاده کرد.
کاربردهای مهم فازمتر فشار قوی
- تست خطوط انتقال برق
- تشخیص برق‌دار بودن خطوط هوایی و زیرزمینی.
- تجهیزات فشار قوی
- بررسی تابلوها، سوئیچ‌گیرها و ترانسفورماتورها.
- ایمنی تعمیرات
- اطمینان از خاموش بودن تجهیزات قبل از تعمیر.
- تست فاز و توالی فازها
- برای شناسایی و مرتب‌سازی فازها در مدارهای الکتریکی.
آموزش کار با فازمتر فشار قوی یا ولتاژ دتکتور
- تجهیزات ایمنی را بررسی کنید:
- قبل از استفاده از فازمتر، از سالم بودن تجهیزات ایمنی شخصی (PPE) مانند دستکش عایق و کفش ایمنی مطمئن شوید.
- فازمتر را آماده کنید:
- فازمتر را از نظر سلامت بدنه، چراغ‌ها و عملکرد بررسی کنید.
- تماس یا نزدیکی به تجهیزات:
- فازمتر را به نقطه موردنظر نزدیک کنید (برای نوع غیرتماسی) یا به تجهیزات برق‌دار متصل کنید (برای نوع تماسی).
- خواندن نتایج:
- با توجه به روشن شدن چراغ یا صدای هشدار، وضعیت ولتاژ را تشخیص دهید.
- ایمنی را رعایت کنید:
- پس از استفاده، فازمتر را تمیز کرده و در محل امن نگهداری کنید.
مراحل تست قبل از استفاده فازمتر فشار قوی
1. بازرسی چشمی دستگاه
- وضعیت ظاهری دستگاه: بدنه فازمتر را بررسی کنید تا مطمئن شوید هیچ ترک، شکستگی یا آسیب فیزیکی وجود ندارد.
- تمیزی دستگاه: سطح دستگاه و بخش‌های عایق باید عاری از آلودگی، گردوغبار یا رطوبت باشند.
- بندها و اتصالات: اگر فازمتر دارای دسته تلسکوپی یا اتصالات جداشدنی است، اطمینان حاصل کنید که همه قطعات به‌درستی نصب شده و محکم هستند.
2. تست عملکرد با یک منبع ولتاژ شناخته‌شده
- منبع ولتاژ شناخته‌شده:
از یک منبع ولتاژ مشخص و سالم استفاده کنید (مانند یک تابلو یا خطی که ولتاژ آن از قبل مشخص است). - مراحل تست:
- فازمتر را به منبع ولتاژ نزدیک کرده یا به آن متصل کنید (بسته به نوع فازمتر).
- بررسی کنید که چراغ نشانگر یا صدای هشدار به‌درستی فعال شود.
- نتیجه تست:
اگر فازمتر به‌درستی واکنش نشان دهد، دستگاه آماده استفاده است. در غیر این صورت، از استفاده آن خودداری کنید و به تعمیر یا جایگزینی آن بپردازید.
3. بررسی مدار تست داخلی (در صورت وجود)
- برخی فازمترهای فشار قوی دارای دکمه یا مکانیزم داخلی برای تست عملکرد هستند:
- دکمه تست روی فازمتر را فشار دهید.
- مشاهده کنید که چراغ یا هشدار صوتی فعال شود.
- اگر این سیستم به‌درستی عمل نکرد، دستگاه ممکن است معیوب باشد.
4. اطمینان از سطح ولتاژ مناسب
- مطمئن شوید که محدوده ولتاژ فازمتر با ولتاژ تجهیزاتی که قصد تست آن را دارید مطابقت دارد. استفاده از فازمتر با ولتاژ پایین برای تست تجهیزات فشار قوی ممکن است خطرناک باشد و دستگاه آسیب ببیند.
5. بررسی عایق و دسته‌های فازمتر
- وضعیت عایق‌بندی: دسته‌ها و بخش عایق باید کاملاً سالم و بدون ترک یا آسیب باشند.
- آزمایش استقامت عایق: اگر امکان‌پذیر است، فازمتر را با یک منبع ولتاژ تست کنید تا مطمئن شوید جریان برق به بدنه یا دسته انتقال پیدا نمی‌کند.
برندهای معروف فازمتر فشار قوی
- Fluke (فلوک): کیفیت بالا و دقت در تشخیص.
- Megger (مگر): تخصصی برای ولتاژهای بالا.
- Kyoritsu (کیوریتسو): مقرون‌به‌صرفه و کاربردی.
- Seaward: برای تست ایمنی تجهیزات فشار قوی.
قیمت فازمتر فشار قوی
قیمت فازمتر فشار قوی به عواملی مانند محدوده ولتاژ، برند، قابلیت‌ها و استانداردهای محصول بستگی دارد. جهت دریافت لیست قیمت بروز این محصول با تخفیف همکاری با ما درتماس باشید.
